抽油机专用智能节电系统

　　节电效果15%～50%。

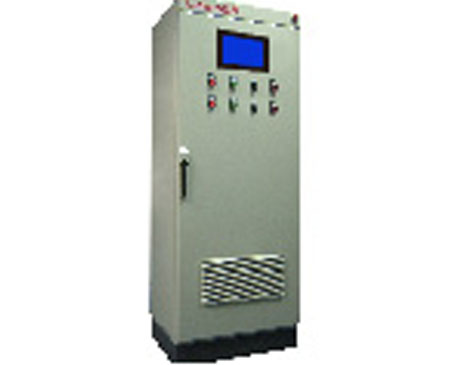

　　HEG-Y节电器介绍

　　HEG-Y系列节电器是金清源公司在进行大量抽油机节电改造工程后，通过不断总结应用经验，提升产品品质，完善产品性能后开发出来的新型抽油机节电产品，具有节电率高，保护功能完善，工作性能稳定等特点。

　　本系列节电器是根据控制系统传感器件测得的实际参数，通过智能控制单元经PID计算后，驱动单元驱动电机按照最佳的转速工作，使得抽油机系统在不影响产量的前提下，通过检测负荷(含油量)变化情况，调节抽油机采油速度，使抽油机采油速度根据负荷变化。

　　HEG-Y系列节电器附带功能完备的智能保护模块，在实现显著节电效果的同时还大大提高抽油机运行的可靠性和稳定性。节电器还在提高功率因数、降低起动电流、改善电网质量方面作用明显，从而降低配线路上的功率损耗，节电器在运行中产生的直接和间接经济效益十分显著。

　　抽油机系统的节电空间：

　　抽油机系统在应用时普遍存在两种电能浪费情况：

　　1、大马拉小车：随着开采的时间的不断加长，油井的产油量会逐渐减少，这时原来抽油机配套设备都会渐渐变得偏大，出现大马拉小车的工况，从而导致电能浪费。

　　2、运行中的节能：工频状态抽油机始终以额定速度运行，但是在实际应用中抽油机通常不需要一直在满载状态下运行，多数负载都根据需要不断变化的，轻载甚至空载的现象普遍存在，这些都会造成了电能浪费。

　　HEG-Y系列节电器特点

　　1、采用最新控制技术，节电器工作效率高，功率因数大于96%，节电效果显著，节电率可达15%-50%;

　　2、内置智能检测功能模块，针对抽油机工作的特性，实时跟踪采样，密切监测负载变化，控制电机输出功率与实际负荷需求精确匹配;

　　3、可以实现电机的平滑启动和停车，运行过程中电机可以实现无极调速，有效减少轴承等机械部分磨损，降低故障率，降低电机铁损、铜损及机械杂损，延长电机寿命;

　　4、节电器保护功能完善，当节电器系统或者电机设备发生短路、过流、过载、过压、过热故障时，节电器都能实现及时保护，还具有相应的故障显示和查看功能。

　　5、节电器带有多种参数监控功能，多种接口输入方式，控制方式灵活、方便。可以根据需要设计旁路功能、手动/自动切换、故障检测、自动节能等功能。使用过程安全、方便，操作人性化，可以随时查看系统工作情况，例如：电压、电流、温度、转速等参数的情况;

　　6、节电器还具有参数自整定和电机参数检测功能，可以提高节电器及电机抽油机的运转效率，运行的安全性、可靠性也大大提高。

　　7、节电器内置多种通讯扩展接口，通用RS-485、RS-232、Profibus、Modbus等通讯协议;

　　8、电流谐波成分小，节电器运行效率高，输出电流波形品质好、工作噪声低。

　　HEG-Y系列节电器技术参数

　　1、电网电压：三相交流380V±10%;

　　2、电网频率：47Hz-63Hz;

　　3、工作环境温度0℃—40℃;

　　4、存储温度：-25℃—70℃;

　　5、工作环境相对湿度：小于95%，无结露;

　　6、输出频率：0-50Hz;

　　7、功率因数：>95%;

　　8、输出效率：>97%;

　　9、防护等级：IP21;

　　10、过载能力：持续1.2额定电流，1.7倍额定电流不超过3S，持续1.4倍额定电流不超过60S，重复周期300S;

　　11、功率范围：5.5KW-250KW;

　　12、使用环境：室内安装、无腐蚀气体、无粉尘;

　　13、安装海拔高度： <1000米，超过1000米需要降容使用。

　　本产品应用范围

　　适用于所有抽油机类负载的三相异步电动机。
