HEG-CC系列气候补偿系统



　　HEG-CC气候补偿系统，是金清源公司自主研发生产的气候补偿设备，拥有独立自主的知识产权，是一套技术先进的节能系统，广泛应用于供热行业。 该系统以DSP智能控制芯片为核心，运用模糊控制和专家系统技术，内置专用PID调节器，并配有彩色触摸显示屏、电动调节阀、智能温度变送器、无线通讯模块等零部件，具有显示、监测、控制、调节供水温度的功能，是专为供暖系统消除室外气候变化影响而开发的节能控制系统。该系统可以保证室内温度在不同的气温下相对稳定，避免出现室温过高造成的能源浪费。运行后根据供暖系统的不同，节能效果可以达到10%-25%。

　　和源气候补偿系统的设计理念：

　　供暖系统的装机容量，基本上是按冬季最冷时段所需的最大热负荷设计的。但实际采暖期内，室外实际温度是变化的，不同的室外温度条件下，采暖用户所需的热负荷是不同的，室外温度的变化很大程度上决定了建筑物需热量的大小。传统的供暖方式在多数情况下供给采暖用户的热量不随室外温度变化调整，时常出现供热量大于建筑的实际需热量的现象，造成了能源的极大浪费。

　　合理的供暖系统运行参数(供暖水温)应随室外温度的变化时刻进行调整，始终保持供热量、散热系统的放热量和建筑物的需热量相一致，保证室内温度在不同室外温度情况下的相对稳定，实现按需供热，这样才可以保证供暖系统的节能运行。

　　和源气候补偿系统的工作原理：

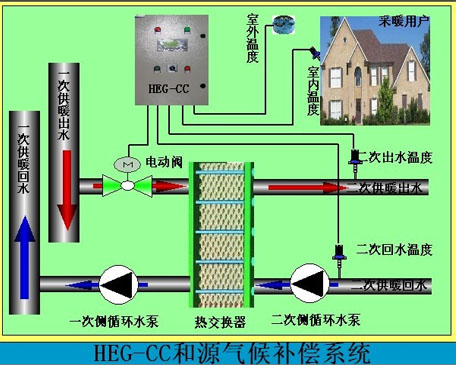

　　和源气候补偿系统通过采集室外温度、供回水温度等信号，对运行温度控制曲线进行分时段修正，克服了室外温度的滞后性，实现供水温度随室外温度的变化时刻修正、调整，保证用户室内温度在室外温度发生变化时处于基本稳定状态，满足末端用户的需求。同时提高了供回水温差，确保供暖系统出力随负荷的变化时时跟进，做到按需供应，及时调整供热量，控制和减少热源处的热量损失，真正实现了供需基本平衡，减少了能耗损失，达到节能的效果。

　　和源气候补偿系统的特点：

　　1、专用智能控制模块，抗干扰能力强，响应速度快，运行稳定性好，节能效果明显;

　　2、采用彩色触摸屏作为人机交互界面，操作便捷，显示直观，实时显示室外温度，供回水温度、压力及电动阀开度等运行参数;

　　3、精确控制供水温度，可根据供水温度及室外温度的变化，通过模糊运算，计算出所需的供暖水温度，采用PID控制实时调整电动阀的开度，从而保证供水温度稳定，避免出现室内温度过高的现象;

　　4、可按时段、区域、气候条件的不同，分别设置不同的补偿方式;

　　5、实现全自动智能控制，并具有远传通讯和远程操作功能，可通过GPRS/GSM等方式进行远程设置和维护(可选)。

　　和源气候补偿器技术参数：

　　电源 AC 220V 50Hz 或 DC 24V;

　　供回水温度传感器：三线制PT100 精度1%;

　　室内外温度变送器：4~20mA 精度0.5%;

　　供水压力变送器：DC24V，输出4~20mA精度0.5%;

　　电动三通阀：4~20mA控制 4~20mA反馈 AC24V或AC220V供电。
